Zapfwellengeneratoren von Energy

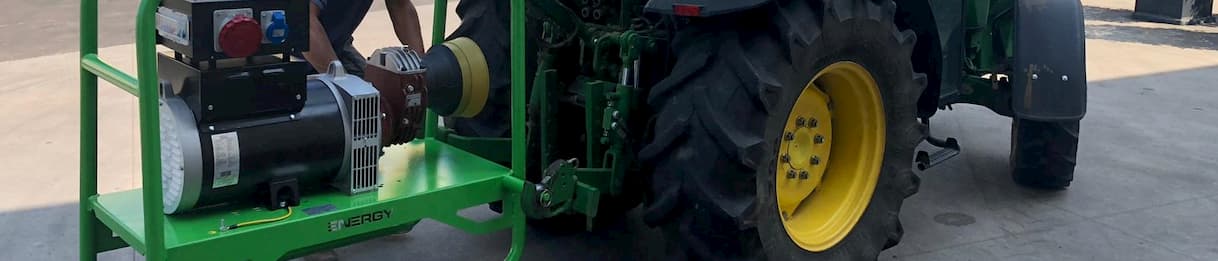

Ein Zapfwellengenerator stellt eine preiswerte und wartungsarme Lösung zur Stromerzeugung für Gemeinden, Bau- sowie Land und Forstwirtschaft dar. Mit wenigen Handgriffen wird der Zapfwellengenerator an den bereits vorhandenen Traktor montiert und ist sofort flexibel einsetzbar.

Welche Generatorleistung benötige ich?

Es werden alle Leistungen (in kW) der relevanten Verbraucher zusammengezählt und zur Sicherheit um 25-30% erhöht. Die ermittelte Wirkleistung wird durch den cos-phi Wert (0,8) dividiert um die Leistung des Zapfwellengenerators in kVA zu erhalten. Bei einer errechneten Gesamtleistung von 20 kW werden somit weitere 5 kW Reserve kalkuliert. Diese 25 kW ergeben 31,25 kVA bei einer Umrechnung mit dem Faktor 0,8.

Welche Traktorleistung benötige ich?

Um die benötigte Traktorleistung in PS zu berechnen, wird die zuvor ermittelte Generatorleistung mit dem Faktor 2,5 multipliziert. In unserem Beispiel mit ca. 30 kVA Generatorleistung ergibt das eine Traktorleistung von 75 PS. Wir empfehlen jedenfalls einen Traktor mit mind. 30 PS, um einen reibungslosen Betrieb zu gewährleisten.

Was ist der Unterschied zwischen Hauseinspeisung und Feldbetrieb?

Unter dem sogenannten Feldbetrieb ist die Direktversorgung von Verbrauchern gemeint. Dabei wird der Verbraucher direkt an der Steckdose (400V / 230V) angeschlossen, der Zapfwellengenerator übernimmt hierbei die elektrische Absicherung (Isolationsüberwachung - Betriebsart IT) um den erforderlichen Personenschutz sicherzustellen.
Wird der Zapfwellengenerator für die Hauseinspeisung verwendet, so ist eine Kompatibilität mit der Hausanlage (meist TN) herzustellen. Im Regelfall ist dazu das Deaktivieren der elektrischen Schutzeinrichtung am Generator erforderlich. Ab diesem Zeitpunkt müssen ebenfalls alle Steckdosen für den Feldbetrieb deaktivert werden. Hier kommt zusätzlich die Hauseinspeisedose ins Spiel. Sie kann nur mit einem speziellen Stecker (Gegenstecker 1h) verwendet werden. So wird sichergestellt, dass kein Verbraucher direkt an der ungesicherten Hauseinspeisedose angeschlossen wird.

Um beide Betriebsarten verwenden zu können wird eine Betriebswahlschaltung (IT/TN) benötigt. Diese ermöglicht ein Umschalten sowie Aktiveren der jeweiligen Steckdosen.

Für die Installation einer Netz/ Generator - Umschaltung ist zwingend eine Elektrofachkraft erforderlich!

Wozu benötige ich eine Spannungs - und Frequenzberwachung?

Um sicherzustellen damit Spannung und Frequenz im Toleranzbereich bleiben, ist bei unseren Geräten standardmässig eine entsprechendes Überwachungsmodul installiert. Dabei werden mitunter folgende Betriebswerte laufend überwacht:

Spannung (über / unter)
Frequenz (über / unter)
Schieflast
Phasenverlust
Zeitverzögerung für die Auslösung

Das Modul ist einstellbar und löst bei Verlassen des eingestellten Toleranzbereich den Schutzschalter aus.

Die Frequenz ist direkt von der Drehzahl der Zapfwelle abhängig. Wenn die Drehzahl zu stark sinkt oder steigt, können durch die daraus resultierende Änderung der Frequenz, angeschlossene Verbraucher Schaden nehmen!

Sind die Zapfwellengeneratoren für sensible Verbraucher geeignet?

Wir liefern unsere Zapfwellengeneratoren standardmässig mit AVR Regelung (3-phasig) sowie einer Spannungs - und Frequenzberwachung aus. Daurch wird eine Spannungsstabilität von +-1% sichergestellt. Ausserdem werden die Parameter Spannung und Frequenz überwacht. Das ist für handelsübliche Verbraucher (inkl. sensible Steuerungen) ausreichend.

						Produkteigenschaften

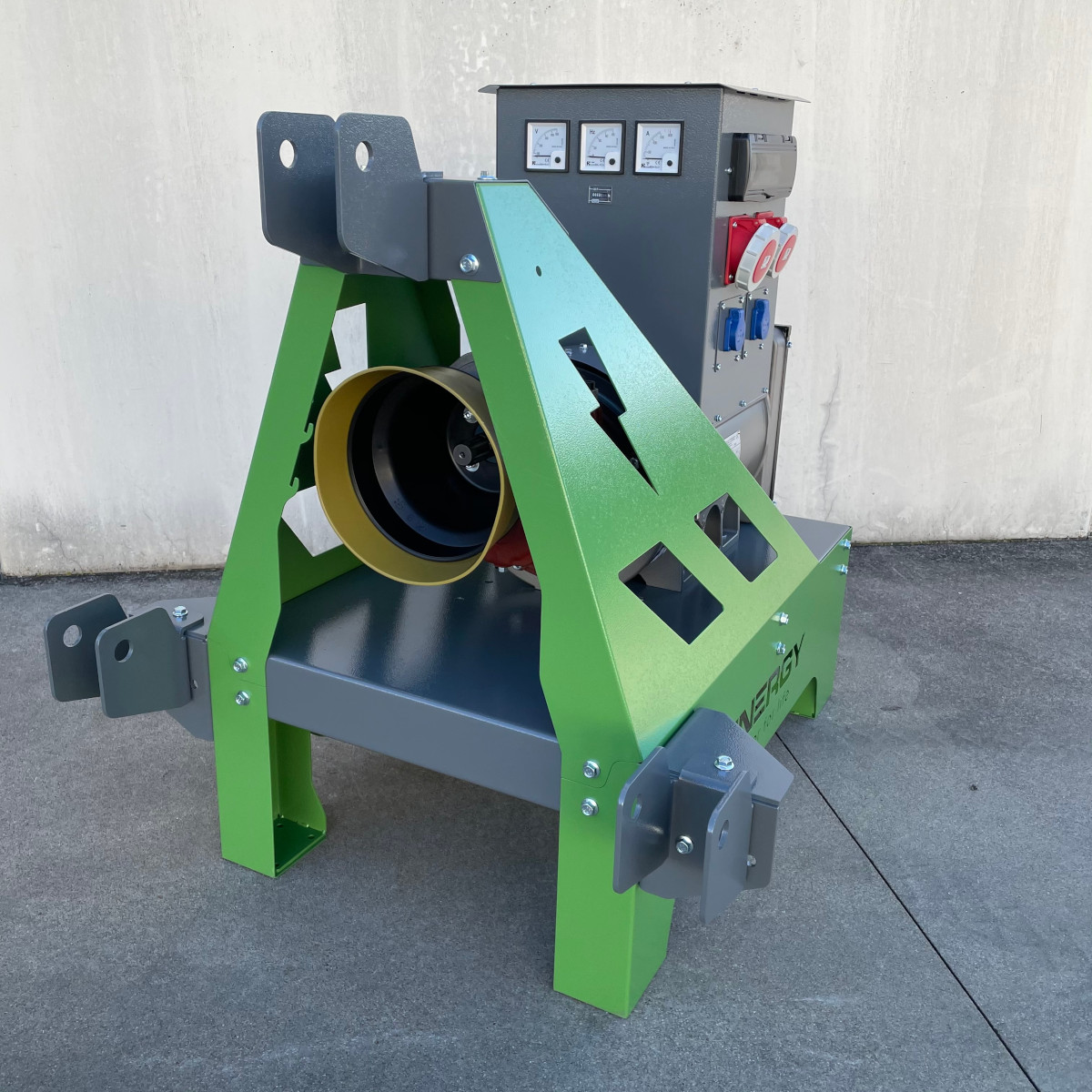

						Robuster Grundrahmen
Dreipunktaufhängung
Leichter Zugang für Wartung und Inspektion
Wartungsarm und sehr langlebig
Kompaktes Design

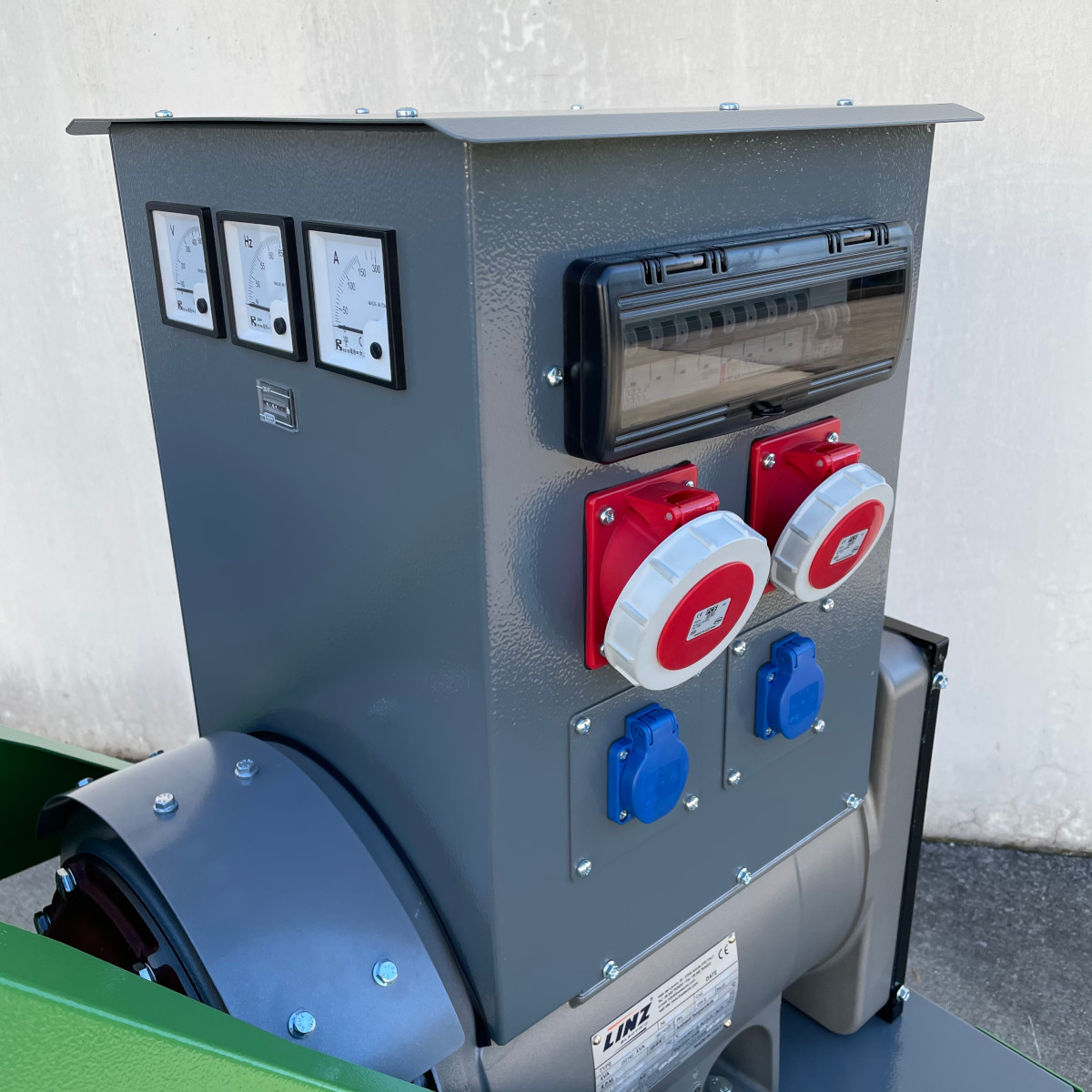

Gut sichtbare Instrumente
Einfach zu bedienen



						Ausstattung

						Spannungs - und Frequenzüberwachung
elektronische Spannungsregelung AVR Regelung 3-phasig messend zur Optimierung des Betriebes unter Schieflast
Thermo Magnetische Absicherung

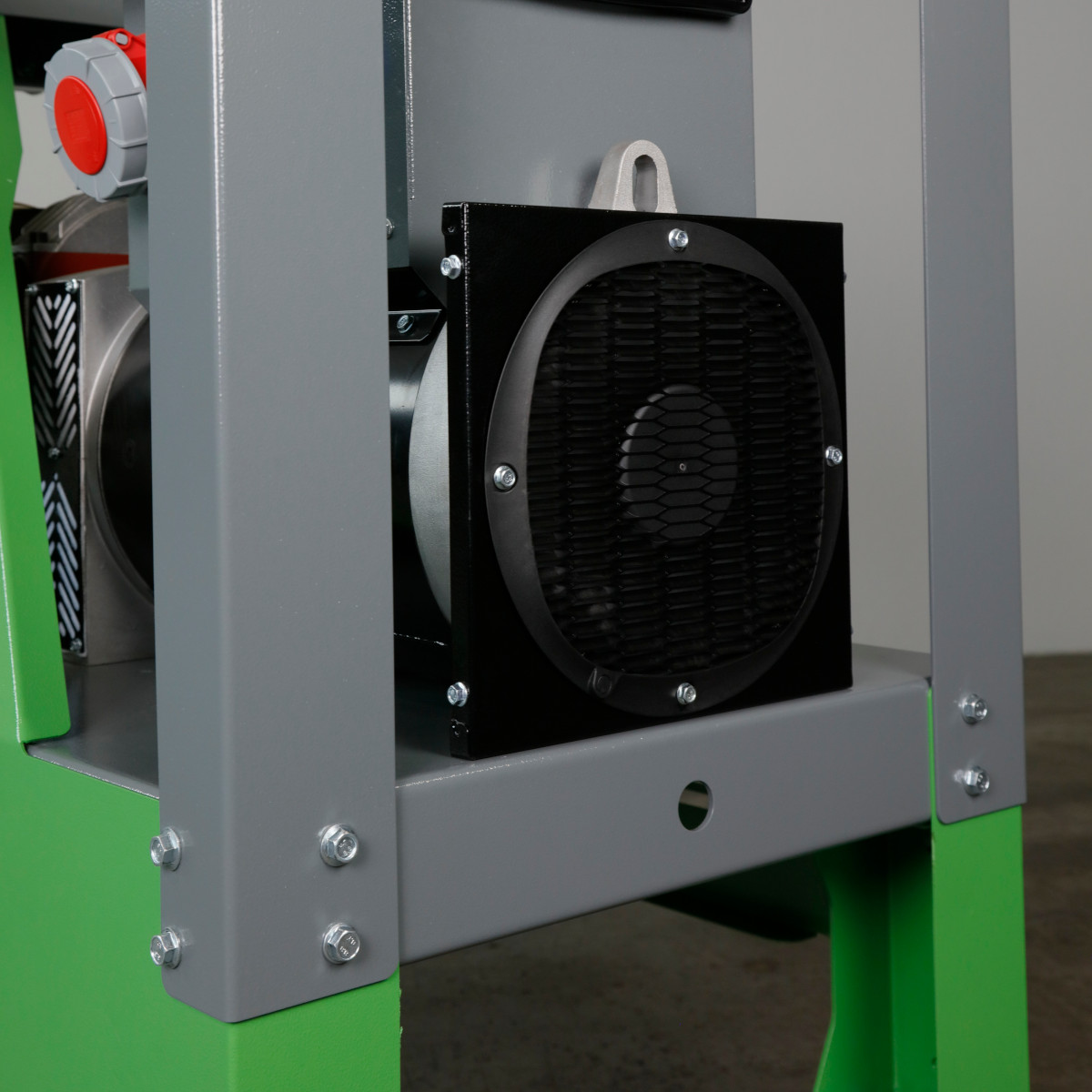

Bürstenloser Synchrongenerator IP 44
Steckdosen IP 67 am Generator

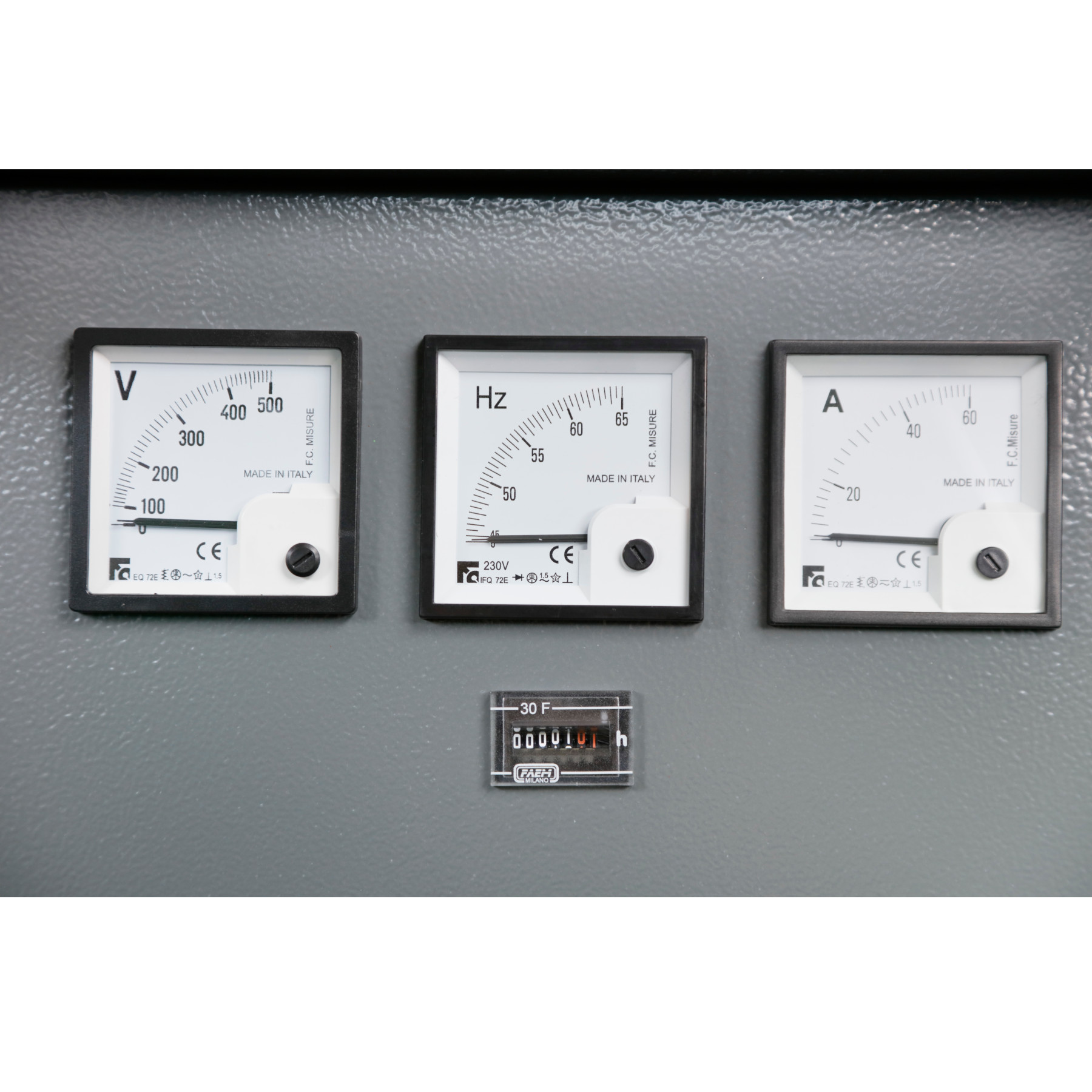

V - A - Hz Anzeige

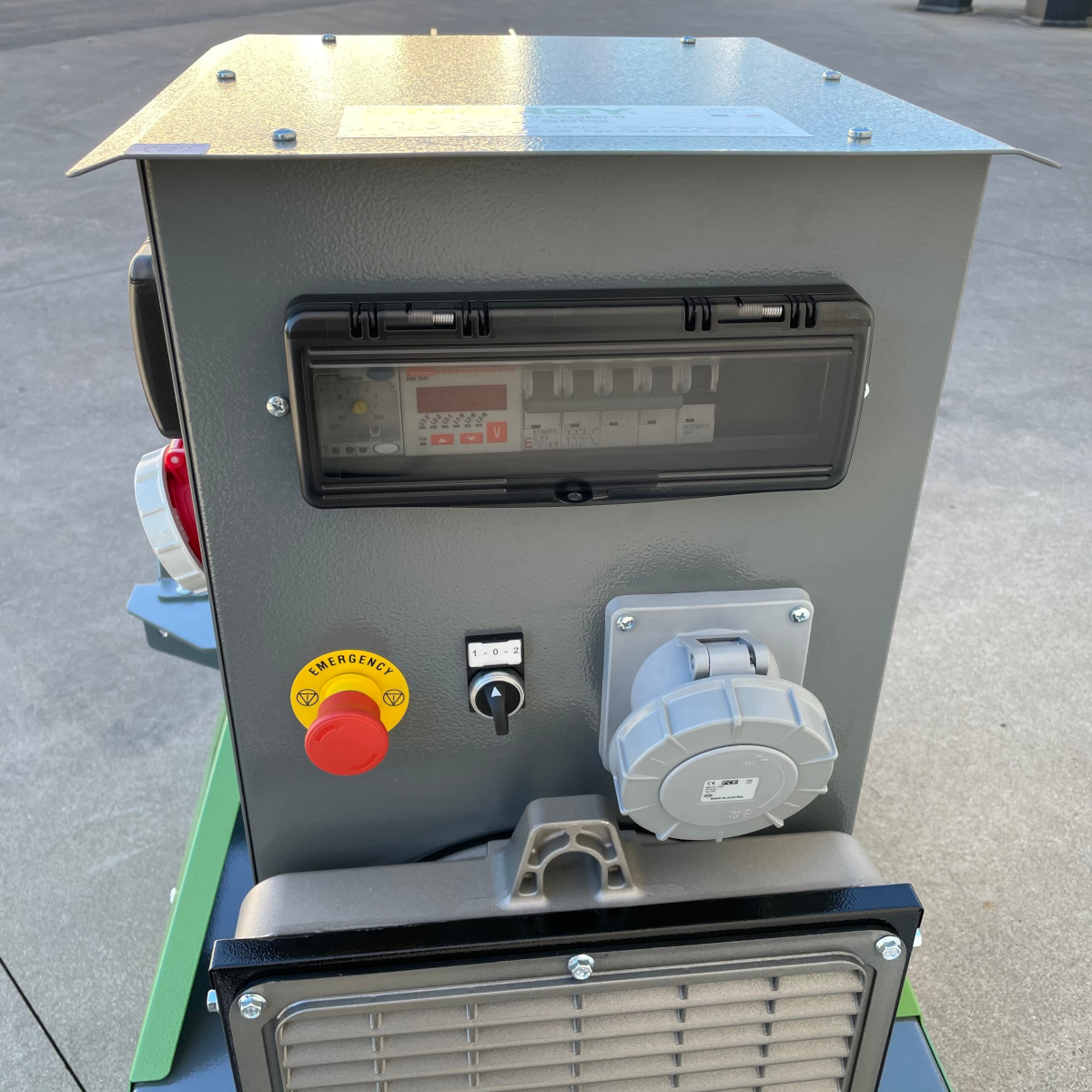

Bedienpanel IP 44

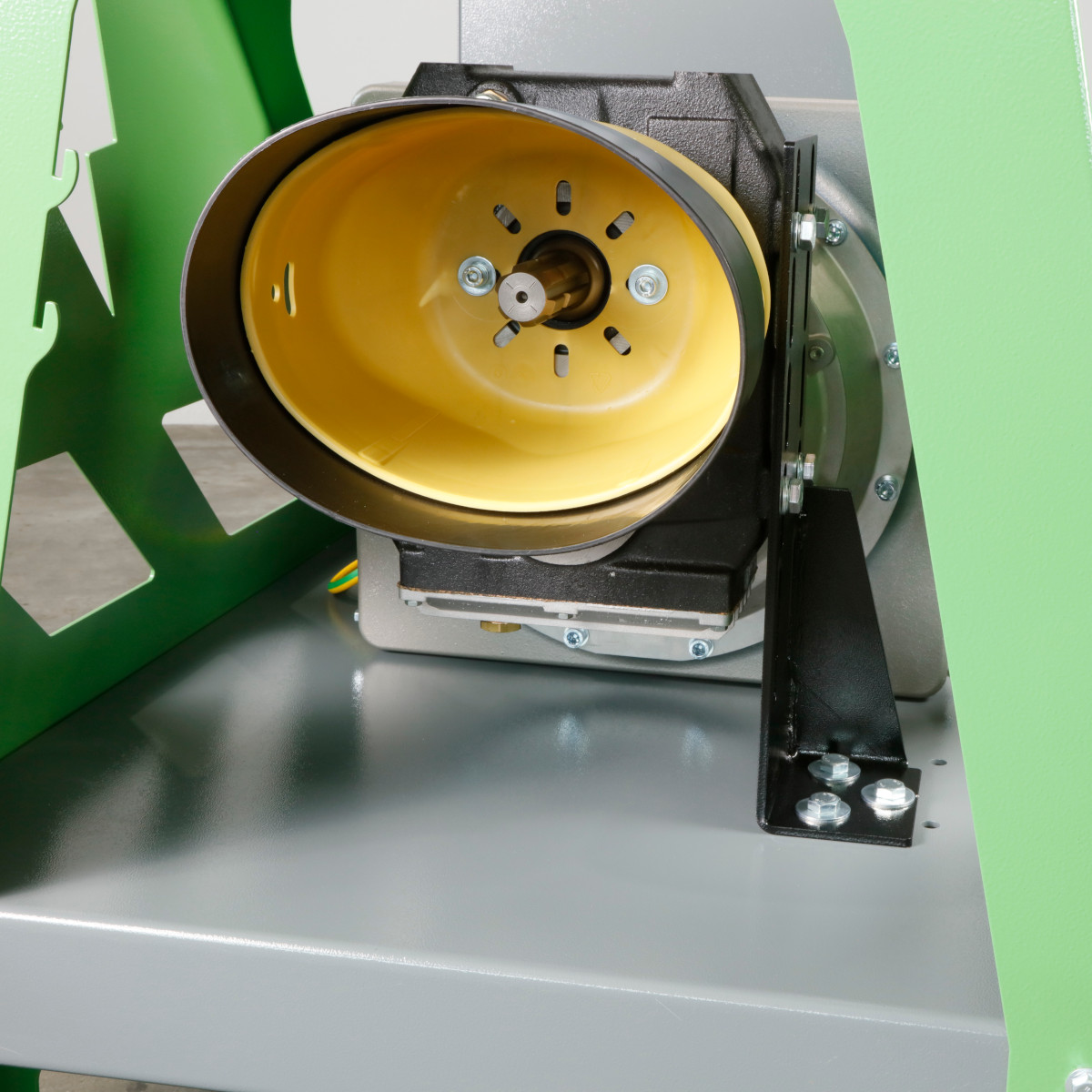

Schutzkappe für Zapfwellenanschluss
CE Zeichen sowie Leistungsschild
Bedienungsanleitung in Deutsch
Gegenstecker für Hauseinspeisung



						Optional

						Betriebswahlschaltung für Hauseinspeisung und Feldbetrieb
Transportrollen
Generatorschutzbügel



Zapfwellengeneratoren 1500 U/minZapfwellengenerator, Zapfwellenaggregat, Notstrom für die Landwirtschaft
1500 U/min für den professionellen Einsatz im Dauerbetrieb

						Energy EY-15TCS

					15 kVA | 12 kW

					Linz | AVR 3phasig messend

					CHF 4,502.- inkl. MwSt

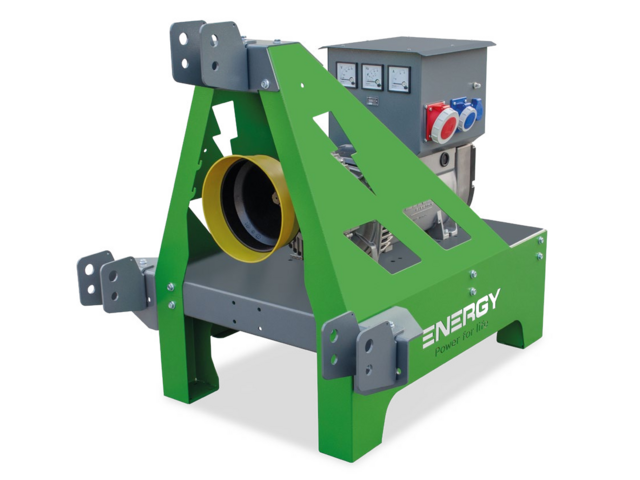

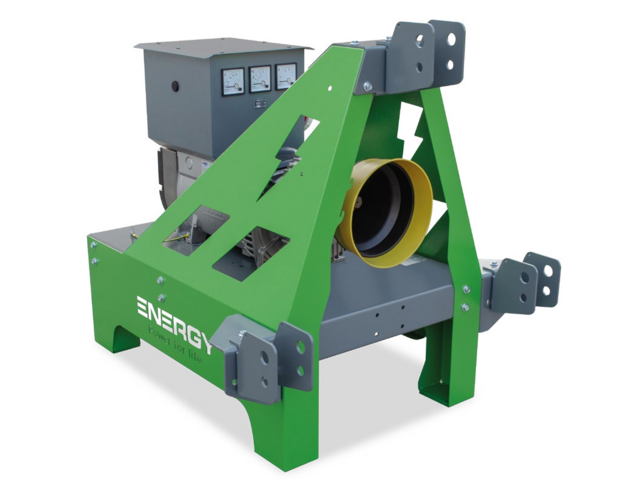

						Energy EY-20TCS

					20 kVA | 16 kW

					Linz | AVR 3phasig messend

					CHF 4,975.- inkl. MwSt

						Energy EY-25TCS

					25 kVA | 20 kW

					Linz | AVR 3phasig messend

					CHF 5,243.- inkl. MwSt

						Energy EY-30TCS

					30 kVA | 24 kW

					Linz | AVR 3phasig messend

					CHF 5,395.- inkl. MwSt

						Energy EY-42TCS

					42 kVA | 33.6 kW

					Linz | AVR 3phasig messend

					CHF 5,917.- inkl. MwSt

						Energy EY-60TCS

					60 kVA | 48 kW

					Linz | AVR 3phasig messend

					CHF 7,976.- inkl. MwSt

						Energy EY-75TCS

					75 kVA | 60 kW

					Linz | AVR 3phasig messend

					CHF 8,757.- inkl. MwSt

						Energy EY-85TCS

					85 kVA | 68 kW

					Linz | AVR 3phasig messend

					CHF 9,082.- inkl. MwSt

						Energy EY-100TCS

					100 kVA | 80 kW

					Linz | AVR 3phasig messend

					CHF 11,908.- inkl. MwSt

						Energy EY-130TCS

					130 kVA | 104 kW

					Linz | AVR 3phasig messend

					CHF 13,079.- inkl. MwSt

						Energy EY-160TCS

					160 kVA | 128 kW

					Linz | AVR 3phasig messend

					CHF 21,180.- inkl. MwSt
